矿井井下大巷电机车架线防触电保护系统，可用于煤矿井下无瓦斯、煤尘爆炸危险的架线电机车行驶区域，是防止有架线区域人员触电，实现煤矿本质轨道运输大巷信号集中闭塞的智能化系统。

我公司根据井下的现场使用情况，对该系统进行了多年科学研究，并且对其智能控制功能进行了进一步的完善，系统结构更加紧凑、合理，可靠性更高，安装维护更方便。系统额定电压有550V、250V两种（试验高电压达1200V）。

系统结构图

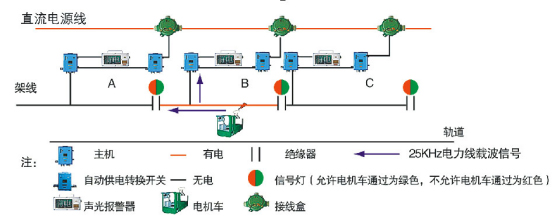

图1

直巷区域结构示意，如图1所示,系统中电机车行驶到的区段有电，其余区段无电，区段长度可以根据矿方现场设计。当电机车驶入B段时，B段有电，其它各段停电,每个区间用双面双色信号（用信号灯表示）对区段的各种状态进行指挥显示，可有效地防止行走在架线区域段的人员发生触电事故。

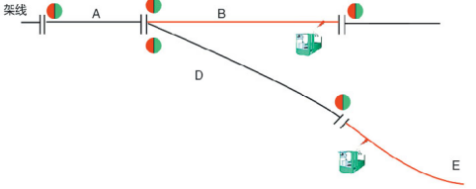

图2

岔道区域结构示意，如图2所示,出现分支巷道时，实现区间闭锁：采取先入为主的控制方式，当B段有车时，D段停电，当A段有车时，D段停电，当D段有车时，B、A段停电，也可以根据矿上的要求进行逻辑控制。避免交叉路口撞车事故的发生，有效地实现运输。
