概述

       煤矿皮带通讯控制系统整体采用工业PLC和嵌入式技术，人机界面采用12.1寸TFT显示终端，上位机采用防爆计算机，可实现井下掘进顺槽皮带、采煤工作面顺槽皮带、主运输皮带以及洗煤厂皮带等的保护，控制、 沿线通话、故障检测、显示及报警等功能,带有标准的以太网接口、RS485、RS232接口。从小皮带到主运皮带；从单条运输胶带到整个矿井的所有固定胶带机运输系统；从简单的头尾搭接到“丁” 字型、“山” 字型搭接 ；从设备启停控制到工作电流 、电压显示、皮带速度检测和显示、煤仓煤位检测和显示、高低煤位停机；电机温度、运行频率、风机状态等的检测和显示及计算机远程传输通信；故障自诊等均可提供全套解决方案。

★控制功能

 （1）在线监测胶带机的运行状态，实现正常的起、停控制。

 （2）实现胶带机的起车预警、紧急停车、故障保护等控制功能。

 （3）按工艺要求，被控设备之间有严密的闭锁功能。系统负责协调胶带机前后设备的顺序控制。

★检测保护功能

 （1）胶带跑偏保护：胶带机沿线成对设置跑偏传感器；

 （2）速度检测、打滑和超速保护，烟雾检测，撕裂保护；

 （3）控制分站之间的语音通讯和急停闭锁及故障检测；

★显示报警功能

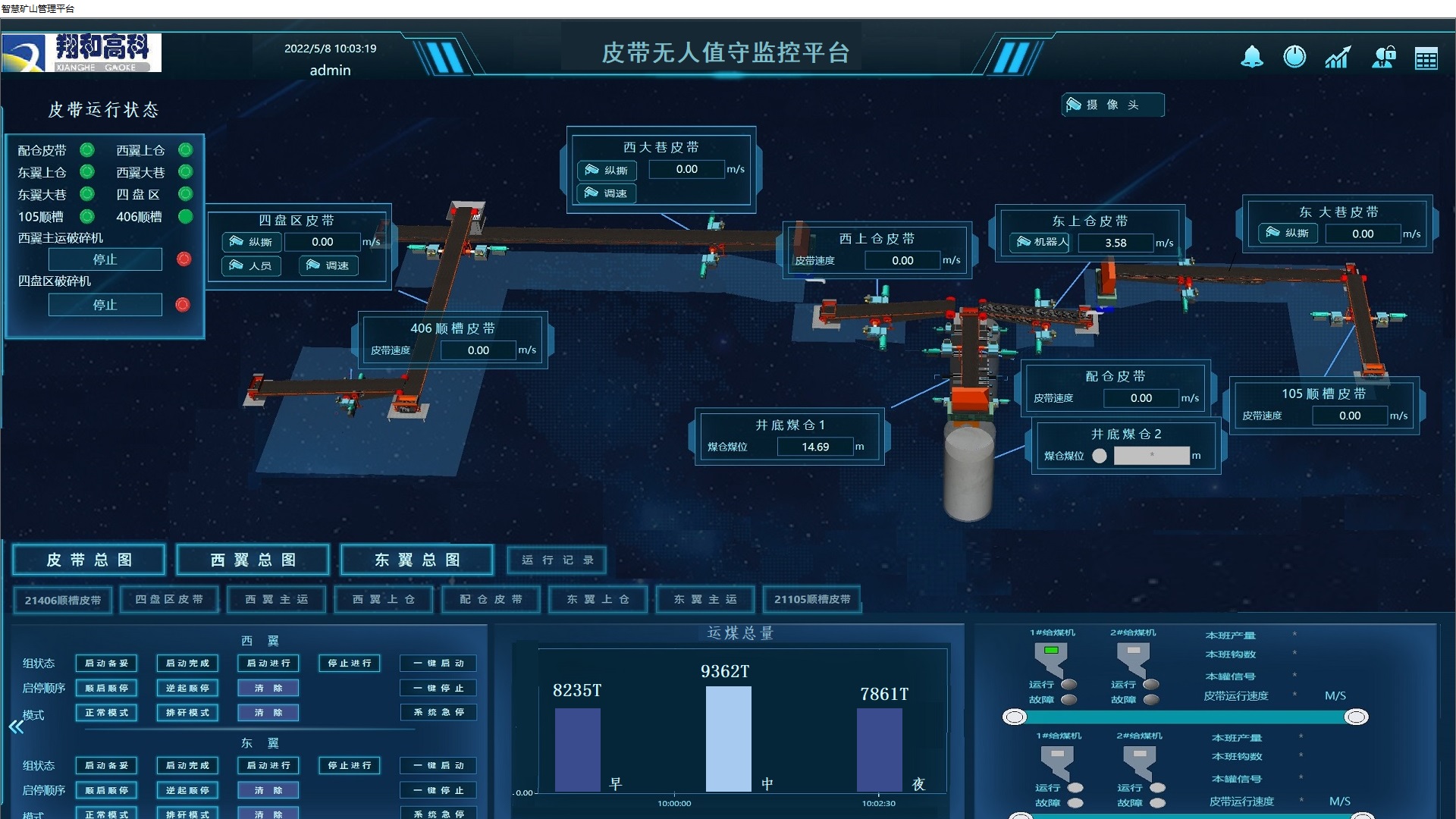

 （1）状态显示：系统能在操作员终端上显示胶带机的开停状态、松闸等信息。

 （2）故障报警显示：在操作员终端上可显示皮带机跑偏、闭锁、纵撕、超温、打滑、烟雾、堆煤等故障信号，并有声光报警功能。

 （3）事件顺序记录、故障诊断报警功能
